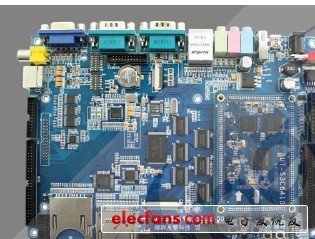

S3C6410作為一款基于ARM11架構的高性能應用處理器，被廣泛應用于嵌入式系統、移動設備和物聯網終端的設計中。基于此處理器的開發板設計，不僅是電子電路技術的綜合體現，也是電子產品從原型到量產的關鍵橋梁。本文將圍繞S3C6410開發板的設計流程、核心電路圖解析以及相關的電子技術資料獲取與產品開發展開詳細闡述。

一、 S3C6410開發板核心電路設計
設計一款穩定可靠的S3C6410開發板，首要任務是完成其核心電路設計。這通常包括以下幾個關鍵部分：

1. 最小系統電路：這是處理器能夠正常啟動和運行的基礎。主要包括：

• 電源電路：S3C6410通常需要多路電源（如內核電壓1.2V，I/O電壓3.3V/2.5V等），需要設計精密、紋波小的DC-DC和LDO電源網絡，并注重電源時序和去耦。

• 時鐘電路：外部晶振（如12MHz、27MHz）及內部PLL配置，為系統提供穩定的時鐘源。

• 復位電路：確保系統上電和異常時能可靠復位。

• 啟動配置電路：通過設置OM[4:0]等引腳，選擇從NAND Flash、SD卡等設備啟動。

• JTAG調試接口：用于系統初始調試和程序燒錄。

1. 存儲器接口電路：

• DRAM接口：通常連接Mobile DDR或DDR SDRAM，設計時需要嚴格遵循等長布線規則，以保證信號完整性。

• Flash存儲器接口：支持NAND Flash（用于存儲系統鏡像）和NOR Flash，電路設計需注意上拉電阻和總線沖突。

1. 外圍功能擴展電路：

• LCD顯示接口：集成LCD控制器，可直接驅動TFT液晶屏，設計時需注意RGB數據線和控制線的驅動能力。

• 網絡接口：可通過外接DM9000等PHY芯片實現以太網功能。

• USB接口：支持USB Host和Device，需要設計相應的ESD保護和電源管理電路。

• SD/MMC卡接口：用于存儲擴展和系統更新。

• 音頻編解碼器接口：連接I2S接口的音頻芯片，實現音頻輸入輸出。

• 串口、GPIO、ADC等：用于連接傳感器、按鍵及其他外設。

詳細的電路圖是這一切設計的藍圖，它定義了元器件之間的連接關系、電氣特性和布局布線的基本要求。

二、 電子技術資料網站與資源獲取
成功的開發離不開詳實的技術文檔。開發者可以從以下渠道獲取S3C6410及相關組件的技術資料：

1. 芯片原廠：三星半導體（現為Samsung System LSI）的官方網站是獲取S3C6410用戶手冊（User's Manual）、數據手冊（Datasheet）和芯片勘誤表最權威的來源。這些文檔包含了最核心的電氣特性、寄存器定義和功能描述。
2. 開源硬件社區與論壇：如GitHub、開源中國（OSChina）等平臺，常有開發者分享基于S3C6410的完整開源硬件項目，包括原理圖、PCB設計文件（通常使用Altium Designer或KiCad等軟件繪制）和Bootloader代碼。知名電子論壇如EEVblog、21ic電子網、阿莫電子論壇的嵌入式板塊，也是交流設計難題、獲取經驗分享的寶地。
3. 專業元器件分銷商網站：如Digi-Key、Mouser、貿澤電子等，在提供元器件購買的也提供其銷售芯片的官方數據手冊、應用筆記和參考設計，對于外圍芯片選型極有幫助。
4. 開發板制造商：許多推出過S3C6410開發板的公司（如友善之臂、飛凌嵌入式等早期產品）會在其官網提供對應開發板的詳細原理圖、PCB圖、BOM清單及驅動源碼，這些是極佳的實戰參考設計。

三、 電子產品技術開發及銷售的商業路徑
基于S3C6410開發板的設計能力，可以向完整的電子產品技術開發及銷售拓展：

1. 定制化開發：根據客戶特定需求（如工業控制、智能終端、醫療設備），在核心板基礎上進行功能裁剪或擴展，設計專用的載板（Carrier Board），提供從硬件設計、PCB制板、元器件采購到焊接調試的一站式服務。
2. 軟件與系統集成：提供嵌入式Linux、Android或?qū)崟r(shí)操作系統（RTOS）的移植、驅動開發、應用層軟件定制以及圖形界面（GUI）開發服務。軟硬件結合是提升產品附加值的關鍵。
3. 模塊化產品與解決方案：將經過充分驗證的S3C6410核心模塊（SoM）作為標準化產品進行銷售，降低客戶開發門檻和周期。可提供針對特定行業（如視頻監控、POS機、智能家居網關）的完整解決方案。
4. 技術增值服務：包括產品認證咨詢（如CE、FCC）、小批量生產支持、量產測試治具開發以及長期的技術維護與升級服務。
5. 知識變現與內容輸出：將開發過程中積累的經驗，整理成高質量的教程、技術博客、視頻課程或出版書籍，在技術社區建立影響力，同時也能帶來咨詢和培訓收入。

****
S3C6410開發板的設計是一個融合了模擬/數字電路設計、高速PCB布局、嵌入式軟件及系統架構的綜合工程。深入理解其電路圖是硬件設計的基石，而善于利用各類電子技術資料網站則是持續學習和解決問題的加速器。將技術能力轉化為滿足市場需求的可靠產品或服務，是實現電子產品技術開發與銷售成功的核心路徑。盡管S3C6410已非最新型號，但其設計思想與流程對于學習ARM嵌入式系統開發依然具有很高的參考價值。
